Metro Staff Arco在机检测软件

Metro Staff Arco在机检测软件

本文摘自ARCO CAD公众号,作者TALL Zhang,如需转载,请务必联系作者。

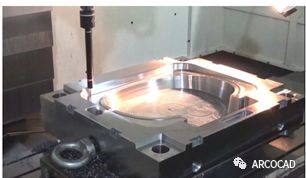

ARCO在机检测软件是利用ARCO强大的检测功能,脱机编程,保存为G代码,让机床安装测头,运行测量程序,输出数据给ARCO软件进行检测;

或者直接控制CNC加工,像控制一台三坐标测量机一样,炫酷吊炸天!

30年三坐标检测经验应用于机床检测

ARCO在机检测为CNC加工中心提供了专业水平的检测功能

在机检测

1.  所有几何要素的测量功能:点,线,面,园,球,柱,锥,园槽,方槽

2.  所有几何关系计算:相交,投影,距离,角度,形状公差,位置公差

3.  曲线曲面的测量和输出:线轮廓度,面轮廓度输出,法向误差

4.  多种报告格式:文本,excel,图形报告,统计分析

5.  支持所有3维找正和2维找正,最佳拟合和RPS找正,

6.  包括机床常用的分中,角点,内外圆心设零点等宏程序

7.  支持多种控制器,多种机床测头

ARCO在机测量

8.  支持多种传输方式:串口传输和网线传输

直接联机测量模式:

·     可以通过网线(包括无线方式)直接向CNC发送测量和运动指令

·     可以直接读取CNC控制器的坐标信息,变量信息,测点数据

·     测量结果直接在ARCO软件中进行评估

·     支持交互式测量操作

脱机模式:

·     支持一套测量软件,多个接收器模式,节省投资

·     脱机编程操作直观快捷,可以模拟运行

·     测量程序可以下发给多台加工中心

·     非同步接收数据,数据处理可以远离机床

本文摘自ARCO CAD公众号,作者张志成 Tall Zhang,如有转载,请联系作者!
