RENISHAW QUANTiC系列读数头及参数编号

RENISHAW QUANTiC 系列读数头

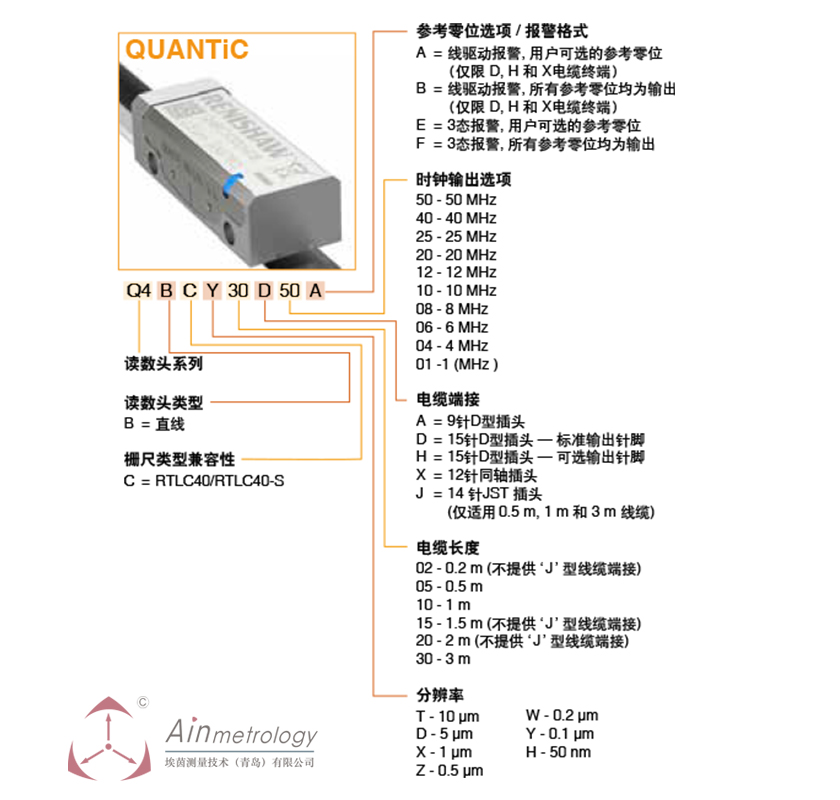

以Q4 B C Y 30 D 50 A为例
Q4:读数头系列
B:读数头类型为直线
C:栅尺类型兼容性C = RTLC40/RTLC40-S
Y:分辨率
T - 10 μm
D - 5 μm
X - 1 μm
Z - 0.5 μm
W - 0.2 μm
Y - 0.1 μm
H - 50 nm
30:电缆长度
02 - 0.2 m (不提供 ‘ J ’ 型线缆端接)
05 - 0.5 m
10 - 1 m
15 - 1.5 m (不提供 ‘ J ’ 型线缆端接)
20 - 2 m (不提供 ‘ J ’ 型线缆端接)
30 - 3 m
D:电缆端接
A = 9针D型插头
D = 15针D型插头 — 标准输出针脚
H = 15针D型插头 — 可选输出针脚
X = 12针同轴插头
J = 14 针JST 插头(仅适用0.5 m, 1 m 和 3 m 线缆)
50时钟输出选项
50 - 50 MHz
40 - 40 MHz
25 - 25 MHz
20 - 20 MHz
12 - 12 MHz
10 - 10 MHz
08 - 8 MHz
06 - 6 MHz
04 - 4 MHz
01 -1 (MHz )
A:参考零位选项 / 报警格式
A = 线驱动报警, 用户可选的参考零位（仅限 D, H 和 X电缆终端）
B = 线驱动报警, 所有参考零位均为输出（仅限 D, H 和 X电缆终端）
E = 3态报警, 用户可选的参考零位
F = 3态报警, 所有参考零位均为输出
