ZSM Metrology 系列影像坐标测量仪
AIM系列是专为用户在生产现场或精测室等各种需要快速准确的高精度测量场合所设计的多传感器图像处理坐标测量仪。
其卓越的性能得益于该仪器选用的高精度花岗岩机体和花岗岩测台、优异的机械结构、优质的光学系统以及操作简便的运动控制及数据处理测量软件系统，在先进的装配工艺及调试工艺的加持下，保证了仪器的高精度和长期使用的稳定性。
高精密花岗岩测台配有两条标准精密T型槽，方便用户固定各种通用工装夹具。
AIM系列以紧凑的设计为用户提供广泛的测量功能：
全系标配0.7X-4.5X自动变倍镜头，与
5百万像素的高清工业相机结合使用，满足客户在更大范围内的放大倍率下产生清晰的图像-这是进行精确测量的理想先决条件。 远焦平场的透射光源提供了工件轮廓的清晰影像。利用扇区控制的LED表面光，用户可以灵活而可靠地测量工件表面上的特征。 附加的同轴入射表面光有助于测量小的和/或深的盲孔。
结合测量软件TOPAS的强大功能，快速实现各种尺寸及形位公差的测量，可靠地支持您产品的质量保证！
型号 | AIM 300/AIM 300U | AIM 400/AIM 400U | AIM 401/AIM 401U |
测台 | 带有两个T型槽的大理石工作台 | 大理石工作台 | |
测量范围（XYZ）1)（mm） | 300×200×200mm | 400×300×200mm | 400×400×200mm |
驱动系统 | 3轴CNC驱动，可摇杆控制 | ||
数显分辨率 | 0.1 µm | ||
物镜 | 自动变倍镜头6.5X | ||
放大物镜（倍率） | 0.7X-4.5X | ||
物镜工作距离 | 90±2 mm | ||
物方视场 | 10×7.5 mm - 1.6×1.2 mm | ||
工业相机 | 5百万像素高分辨率工业相机 | ||
透射光源 | LED远焦平场光源 | ||
表面光源 | 5环8分区环形光源和LED同轴光源 | ||
测台最大承重 | 20 Kg | ||
长度测量不确定度2) EUV,MPE（DIN EN ISO 10360-7，VDI / VDE 2617） | AIM ：EUX,MPE, EUY,MPE =±（1.3 + L / 200）µm EUXY, MPE =±（1.6 + L / 200）µm AIM U： EUX,MPE, EUY,MPE =±（1.0 + L / 200）µm EUXY, MPE =±（1.5 + L / 200）µm 测量长度L，单位mm | ||

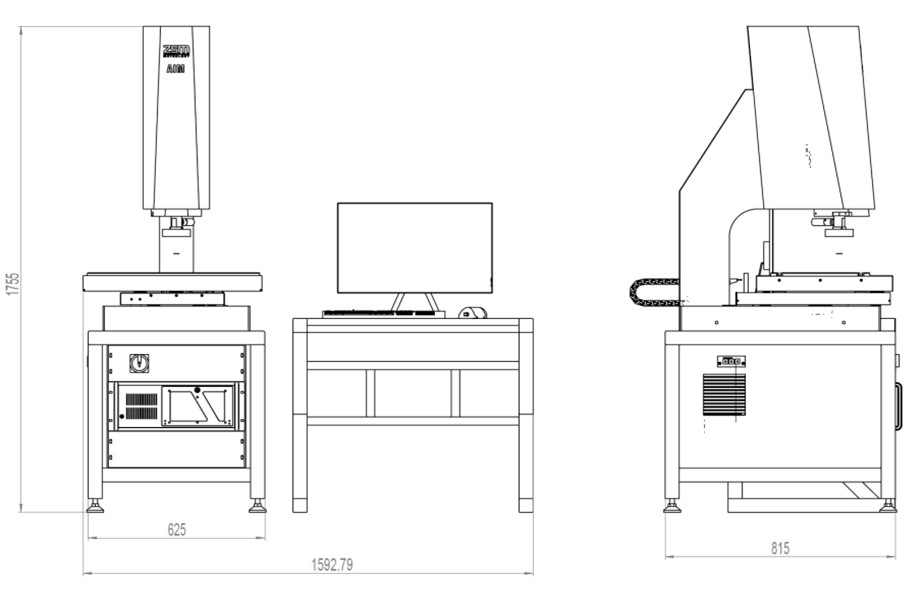

尺寸（WxDxH） | 625×815×1760 mm | 950×1140×1760mm | 950×1350×1760mm |
净重 (约） | 320Kg | 400Kg | 450Kg |
电气连接 | 220-240 V AC, 50-60 Hz, 1KW | ||
测量软件 | TOPAS | ||
1) 支持XYZ轴行程定制。
2) 使用透射光时有效，允许的环境条件为20°C±1K，温度梯度Δth= 0.5°K
■ CNC控制驱动系统，可摇杆手动控制
■ 所有轴的分辨率均为0.1μm的标准品
■ 自动变倍镜头0.7x-4.5x
■ 远心LED透射光源
■ 5环8区环形LED表面光源
■ LED同轴表面光源
■ 5百万像素高清工业相机
■ 测量软件TOPAS
可选配置
■ 自动变倍镜头8.3X（0.6X-5X）
■ 自动变倍镜头13.3X（0.6X-8X）
■ 触头系统MCP
■ 触头系统TP20
■ 激光/白光测量系统
■ M3 测量软件系统
■ 3D Saphir 7测量软件系统
■ CNC控制第四轴/五轴
■ 对齐角规
■ 对顶尖工装等
