ZSM Metrology PIM 复合式坐标测量系统
PIM系列机型是一款高精度复合式坐标测量系统。
该系列测量仪以光学影像处理坐标测量技术为基础，坚固的龙门式结构设计，高稳定性的花岗岩机体配以花岗岩测台，优异的机械结构、优质的光学系统以及操作简便的运动控制及数据处理测量软件系统，在先进的装配工艺及调试工艺的加持下，保证了机器的高精度及长期使用的稳定性。高精度的放大物镜及高像素的面感应工业相机提供了工件清晰的轮廓影像。所有这些都保证了仪器的高精度及可靠性。
PIM系列的标准机型均配备三轴电机CNC控制系统。该系统可以扩展为4轴CNC控制系统。配以旋转轴夹具，则可以实现回转体类，诸如轴类工件的测量，大大地扩展了仪器的应用范围。PIM系列以物超所值的姿态现身于市场，是具有多品类工件测量要求客户的绝佳选择。
通过附加接触式探针或者激光/白光扫描测量系统，可以在工件上进行3D元素的测量。测量数据可以使用多种形式输出，以便用户再加工。结合测量软件的快速的光学测量，可以形成一个极具吸引力的整体测量解决方案。使用户的质量保证工作变得更加轻松、可靠。
型号 | PIM 300/PIM 300U | PIM 400/PIM 400U | PIM 500/PIM 500U | PIM 600/PIM 600U |
测量范围（XYZ）1) XYZ(mm) | 300×300×300mm | 400×400×300mm | 500×500×300mm | 600×600×300mm |
测台 | 高精度花岗岩测台 | |||
驱动系统 | 3 轴 CNC 驱动，可摇杆控制 | |||
数显分辨率 | 0.1 μm | |||
物镜 | 自动变倍镜头6.5X / 12.5X | |||
放大物镜倍率 | 0.7X-4.5X / 0.58X-7.5X | |||
物方视场 | 8.5×6.6 - 1.5×1.2 mm / 10 x 8 - 0.8×0.6 mm | |||
工作距离 | 90 / 80±2mm | |||
工业相机 | 5百万像素高分辨率工业相机 | |||
透射光源 | LED 远焦平场光源 | |||
表面光源 | 5环8分区环形光源和LED同轴光源 | |||
测台最大承重 | 玻璃工作台20 Kg / 大理石台面50Kg | |||
长度测量不确定度 2) EUV,MPE（DIN EN ISO 10360-7， VDI / VDE 2617） | PIM：EUX,MPE, EUY,MPE=±（1.2 + L / 250）μm ， EUXY,MPE=±（1.5 + L / 250）μm PIM U：EUX,MPE, EUY,MPE=±（1.0 + L / 250）μm ， EUXY,MPE=±（1.3 + L / 250）μm EUZ,MPE =±（2.8 + L / 100）μm3) 测量长度L，单位mm | |||

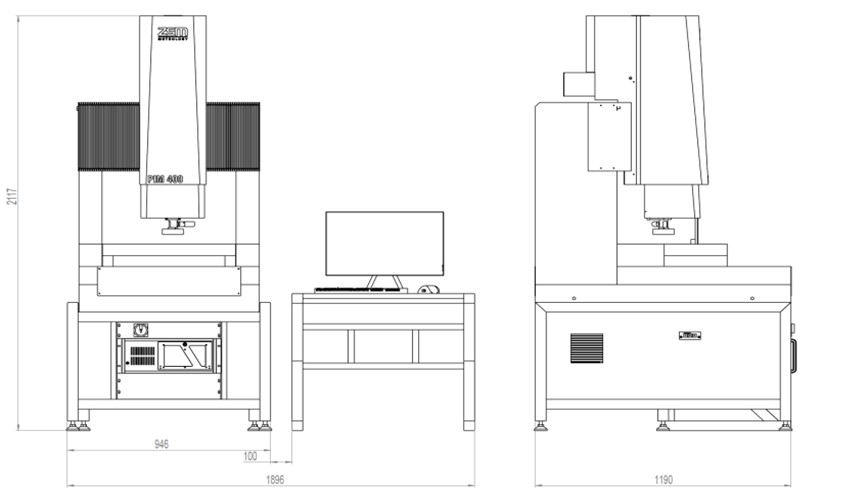

尺 寸（WxDxH）mm | 760×1100×1970 | 860×1300×1970 | 1100×1500×1970 | 1200×1600×1970 |
净重（约） | 800 Kg | 1000 Kg | 1300 Kg | 1500Kg |
电气连接 | 220-240 V AC, 50-60 Hz, 1.5KW | |||
测量软件 | TOPAS | |||
1）Z轴测量行程标准机型300mm，可选200mm，400mm，600mm。标准机型PIM300-PIM 2000。XYZ测量行程支持定制。
2）使用透射光时有效，允许的环境条件为 20° C±1K，温度梯度 Δth= 0.5° K。
3）仅适用于接触式或激光/白光测量系统。接触式触头测量仅适用于直杆触头，测杆长 20mm，测球 3mm。
PIM 700及以上机型详细参数另询
高精度大理石测台
三轴 CNC 控制
0.1μm 数值分辨率光栅读数系统
电动变焦镜头 0.7x-4.5x
远心 LED 透射光
5环8分区环形LED表面光源
LED同轴表面光源
5百万像素高分辨率工业相机
测量软件TOPAS
自动变倍镜头8.3X（0.6X-5X）
自动变倍镜头13.3X（0.6X-8X）
触头系统 MCP
触头系统 TP20
激光/白光测量系统
1X大工作距离镜头
M3 测量软件系统
3D Saphir 7 测量软件系统
CNC 控制第四轴
对顶尖工装等
